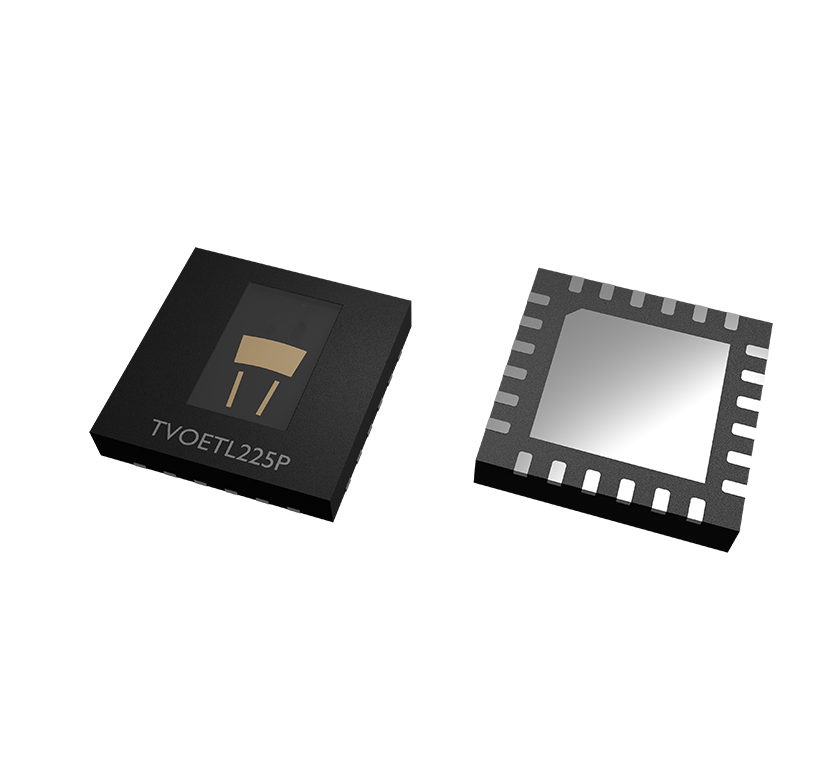

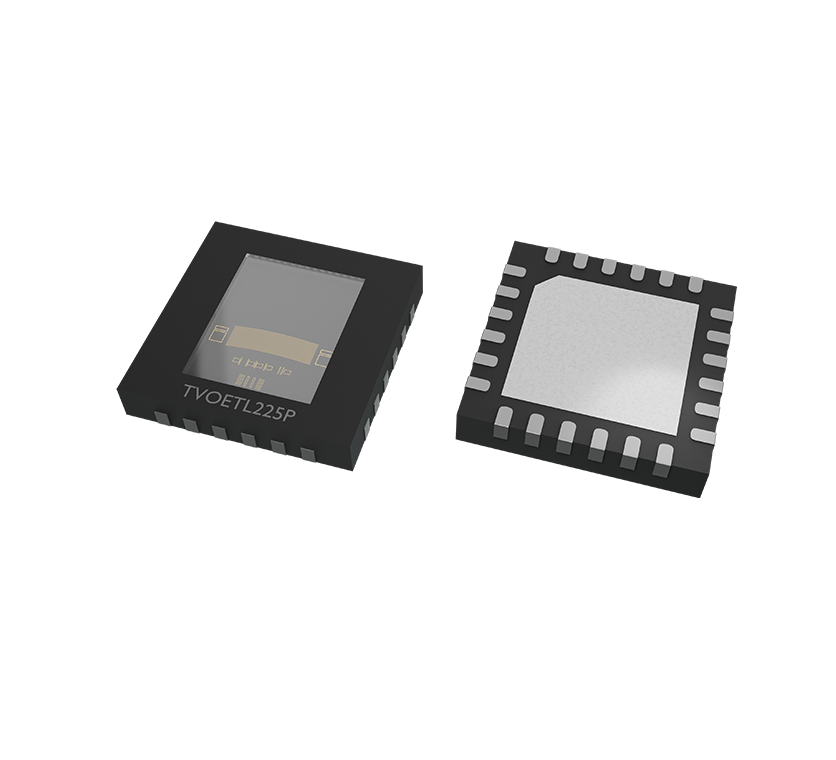

TVOETL225P 透射三通道脉冲增量光编芯片

TVOETL225P是一款高性能、低成本的光学三通道增量编码器芯片，内部集成精密光栅相位阵列，配合光源与码盘即可实现转动位置与速度信息的精确传感。芯片光学中心统一按11mm设计，标准CPR分辨率覆盖50~2500多种档位，同时A/B信号支持1x/2x/4x插值细分输出，可灵活获得更高脉冲数。零位Z信号提供1T、0.5T、1/4T三种脉宽可选，通过管脚配置即可设定，便于简化生产品种与管理。芯片支持ABZ三路单端输出，TTL兼容，可直接与主流信号处理电路接口。采用较好的平行光源时可提供较大安装容差，降低组装难度。该系列广泛适用于包装机械、印刷机械、AGV自动导航车、闭环步进电机及伺服电机等工业自动化设备中的旋转位置反馈场景。
