码盘

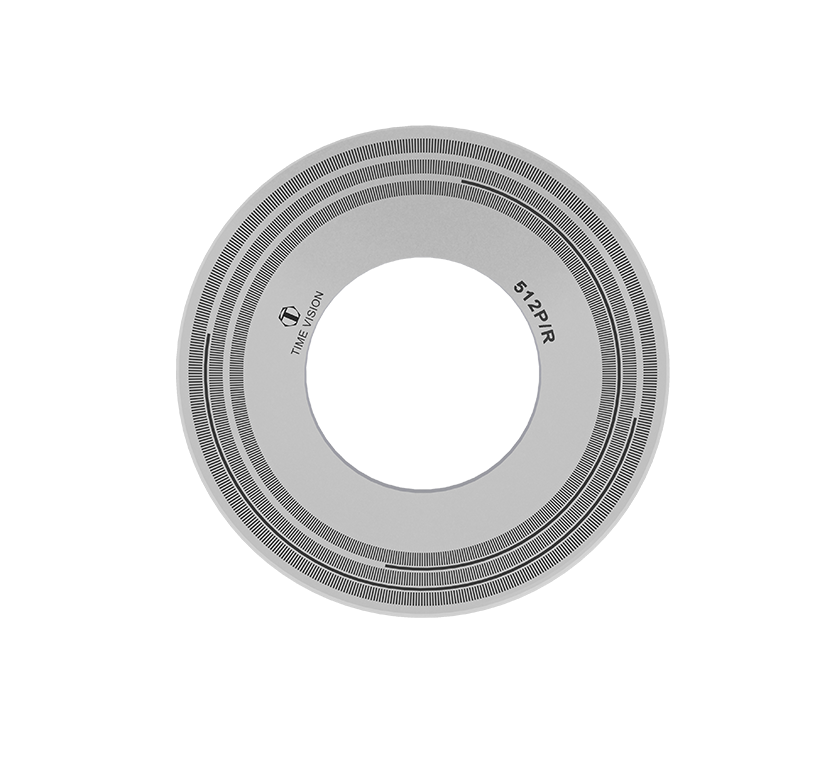

TVCDG2609G      已量产

该产品为TVOET2609G芯片的专用配套码盘。采用玻璃材质制造，具备优异的稳定性。其分辨率支持510/512/480等多种规格，可满足高精度应用需求。


TVCDG3309G      已量产

该产品为TVOET3309G芯片的专用配套码盘。采用玻璃材质制造，具备优异的稳定性。其分辨率支持510/512/480等多种规格，可满足高精度应用需求。


TVCDGA127A      已量产

该产品为TVOERA127A芯片的专用配套码盘。采用玻璃材质制造，具备优异的稳定性。增量式码道512刻线，绝对式码道有效位数达到212，可满足高精度应用需求。

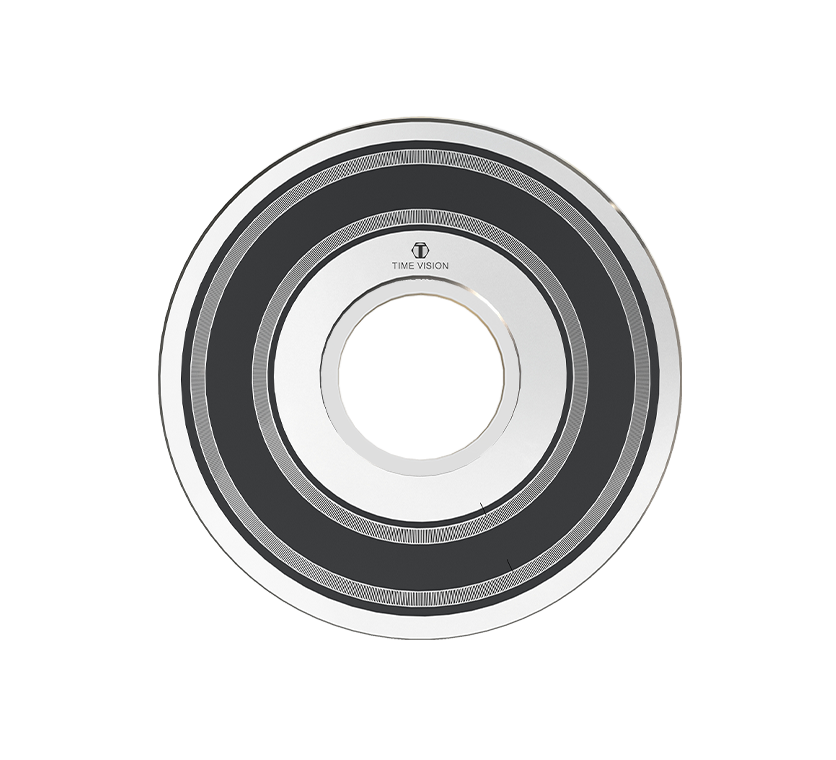

TVCDGH080P      已量产

该产品为TVOERH080P芯片的专用配套码盘。采用玻璃材质制造，具备优异的稳定性。其栅距为80μm，可满足高精度应用需求。

显示4种产品

下载Excel表格
产品型号
产品手册
技术类型
光学形态
材质
码盘外径
码盘内径
厚度
码盘平整度
分辨率/栅距

TVCDG2609G
/
绝对三码道游标式透射式玻璃26mm12.5mm1mm≤3um510/512/480

TVCDG3309G
/
绝对三码道游标式透射式玻璃33.2mm11mm1mm≤3um510/512/480

TVCDGA127A
/
绝对值式反射式玻璃26mm8mm1mm≤3um绝对码道12位

TVCDGH080P
/
增量型反射式玻璃26mm10mm1mm≤3μm80μm
