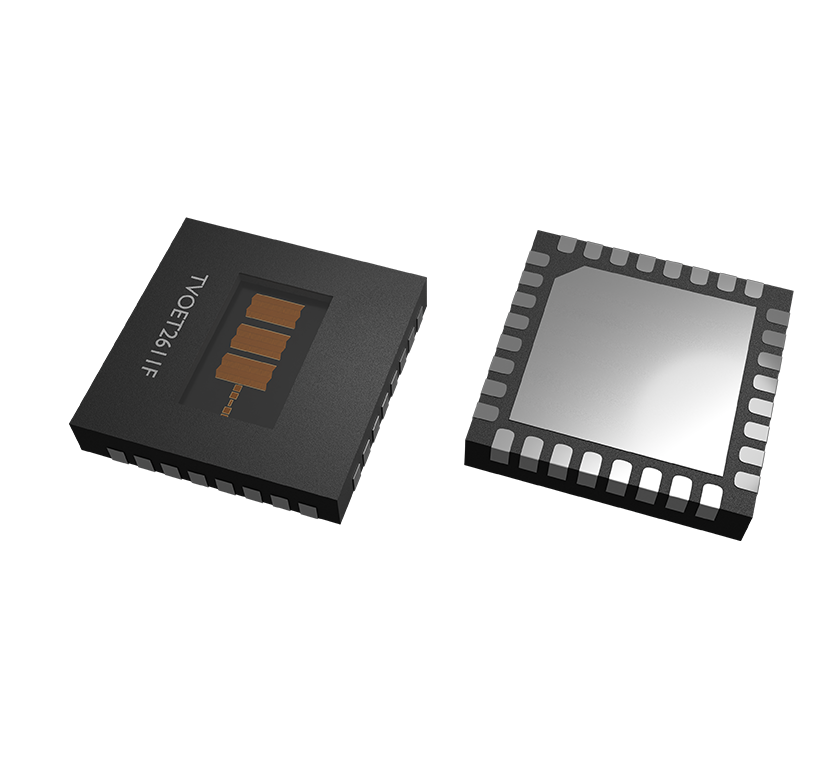

TVOET2611F 反射式光电编码器芯片

TVOET2611F是一款先进的光学编码器芯片，其单片集成的光电传感器以高清相位阵列形式排列，在对准公差较为宽松的情况下仍能提供优异的信号保真度。其精密的正弦/余弦输出信号可支持后续设备实现高分辨率插值。TVOET2611F器件的典型应用是用于运动控制和驱动应用的绝对位置编码器。TVOET2611F总共扫描8个磁道，其中3个模拟磁道具有多个光电传感器的相控阵，每个磁道产生正和负正弦信号，以及正和负余弦信号。通过配对放大器设计获得差分信号路径的优异匹配和共模行为。由于典型的跨阻增益为1MΩ，在弱光条件下输出信号电平已经达到几百毫伏。

此外，还实现了5路数字信号用于绝对位置扫描，为重复式游标刻度提供扇区检测功能。例如，TVOET2611F的标准码盘在45°后重复一次游标刻度，即每转8次，并采用4位格雷码以实现区分。该器件在1.8V以上的低电源电压下即可进行扇区检测；除非其他部分施加偏置，否则功耗较低。正常工作时，只需单端供电，电压范围为4.1V至5.5V。
