预发布

此产品处于设计验证阶段

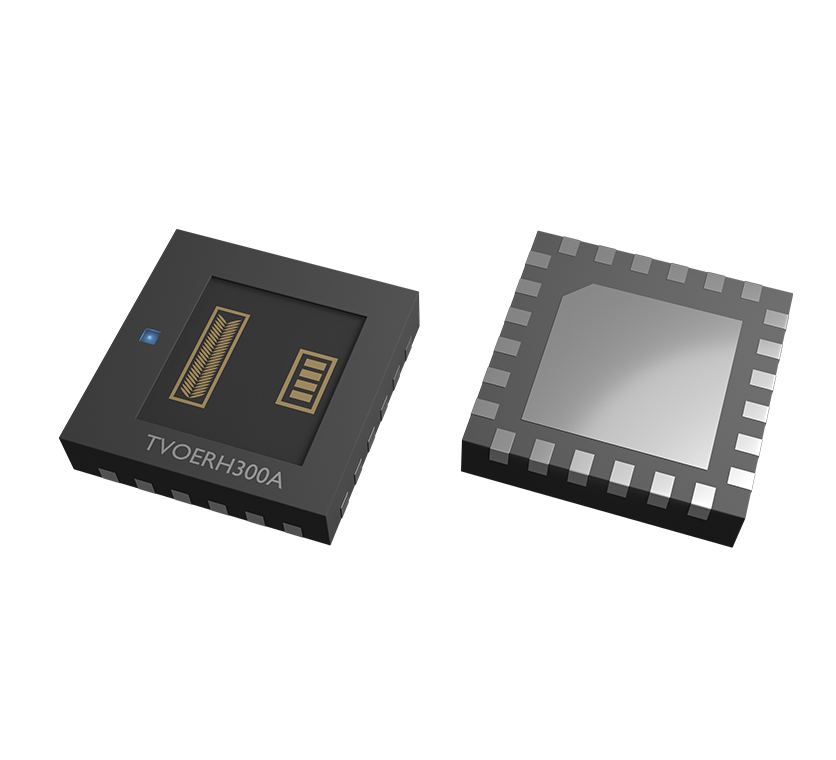

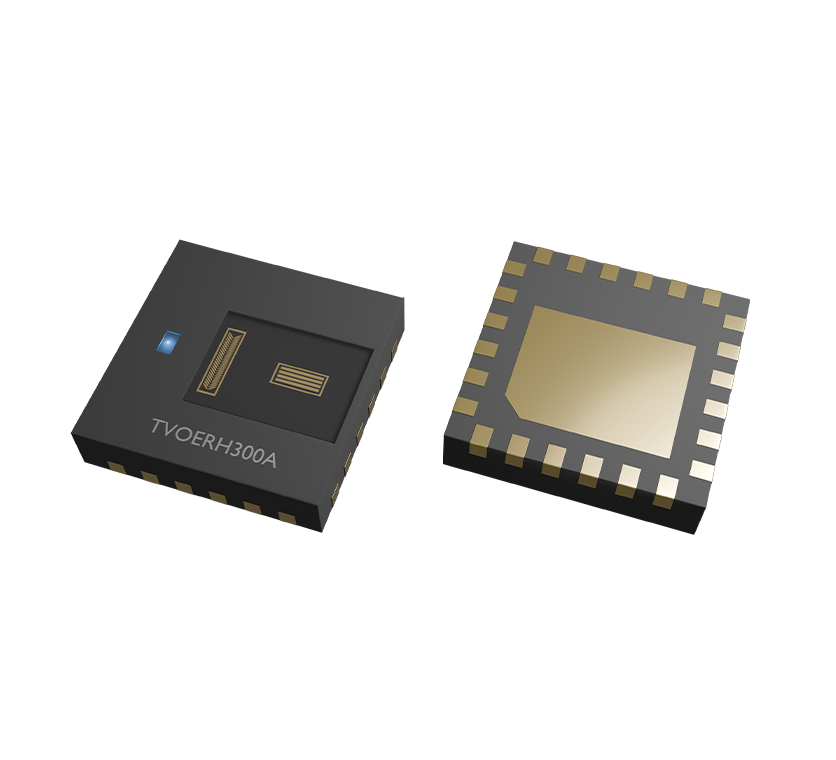

TVOERH300A

TVOERH300A是一款反射式无透镜型编码器芯片。采用内置蓝光LED设计,使编码器结构更加紧凑。该芯片集成高密度相位阵列光电二极管(PD),可提供优异质量的信号,标准栅距为80 μm,同时支持客户自定义码盘直径和栅尺长度。可支持1X,2X,4X,8X,16X插值细分功能。TVOERH300A提供双通道正交数字输出(AB相)及第三通道数字索引输出(Z相),也提供在模拟编码器工作模式下,具备双通道差分模拟输出(Sin+/Sin-/Cos+/Cos-),可直接连接外部插值器使用。


产品特征

  • 栅距80 μm

  • 内部集成发射LED

  • 数字A/B/Z信号输出

  • 3.3 V/5 V 供电,低功耗

  • 宽温度范围-40 ~ 125°C

  • 模拟正余弦信号和模拟/数字Z输出

  • 支持1X,2X,4X,8X,16X插值细分

  • 通过AEC-Q100 Grade 1级认证,符合车规级可靠性标准
