预发布
此产品处于设计验证阶段

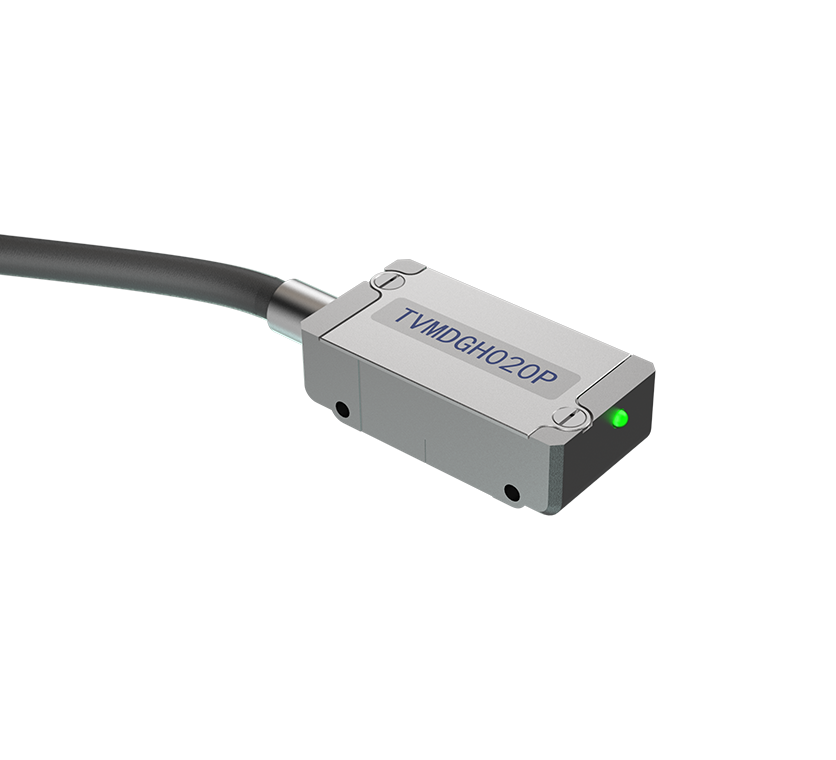

TVMDGH020P 20μm光栅尺读数头
基于自主核心光编芯片与配套算法，结合深度优化的光机设计，为您提供高精度定位反馈的全链路解决方案。系统支持20μm栅距增量式光栅尺，兼容直线、圆弧及圆光栅等多种类型，通过实时自适应调节光强、增益、相位等参数，实现几乎无延迟精准测量，确保优异的动态性能和长期稳定运行。该系统可广泛应用于半导体制造、精密数控机床、激光加工、光学检测及自动化装配等领域，为各类高精度设备提供从传感、处理到集成的完整测量支持。
产品特性
-
栅距：20µm
-
分辨率：2.5nm
-
输出信号：差分TTL或1VPP、零位
-
电子细分误差：±20nm
-
检测速度最高：12m/s
-
消耗电流：≤200 mA（无负载）
-
电子细分位数：14位
-
电源电压：DC5V± 5%
-
防护等级：IP40
-
匹配栅尺：金属、玻璃、陶瓷
-
工作温度：0 ~ +70°C
-
读数头重量：20g
-
限位开关：读数头底部磁性开关
