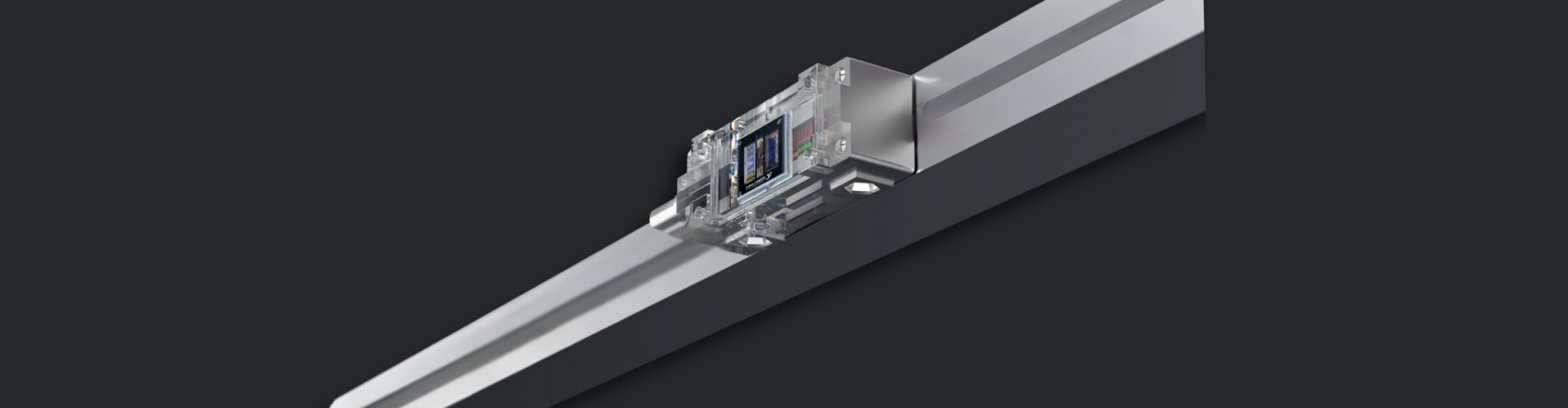

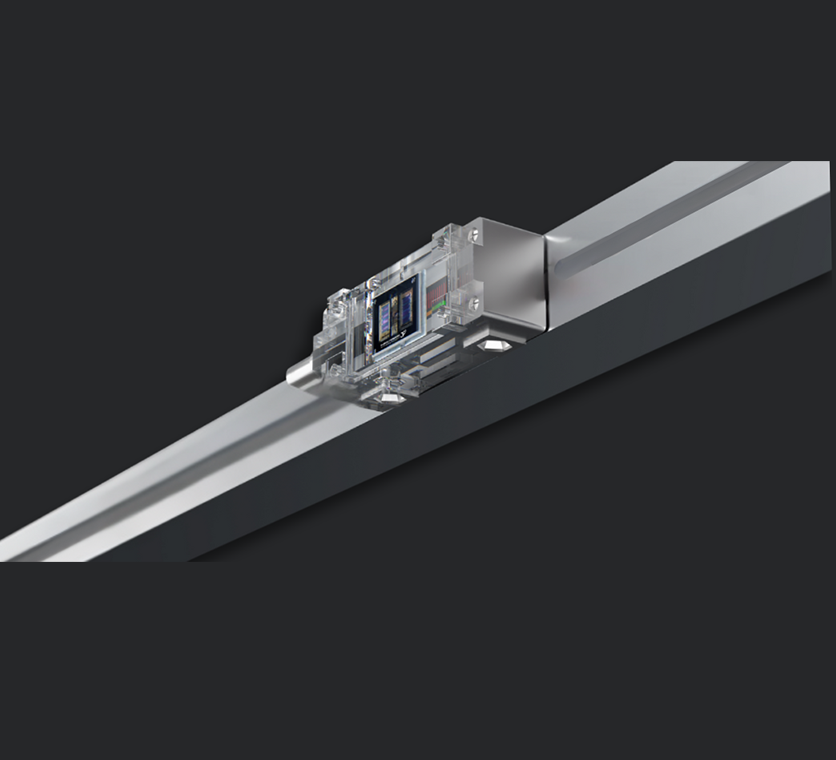

光栅尺芯片
TVOERH080N是反射式，无透镜型的编码器芯片，内置一个红外LED，使得编码器的体积更加紧凑小巧，输出位三通道，包含两个差分模拟通道和一个数字索引输出。该编码器设计用于在40°C至85°C的温度范围内运行，因此适用于商业和工业终端应用。
该芯片是一款光学反射式、紧凑型、高分辨率、绝对编码器芯片，集成蓝光LED芯片和两个PD Array，在宽松的对准公差下获得了卓越的信号保真度。独特的芯片设计及封装技术，可以极大降低光学串扰，适用于光栅尺、工厂自动化和机器人、绝对光学位置编码器等。
显示4种产品
|
产品型号
|
产品手册
|
产品类型
|
分辨率（CPR/栅距/位数）
|
码盘尺寸
|
直线型
|
电源电压(V)
|
封装形式
|
工作温度
|
芯片尺寸
|
产品状态
|
|---|---|---|---|---|---|---|---|---|---|---|
|
TVOERH080P |
|
反射式增量 | 栅距80μm | 任意尺寸 | 任意尺寸 | 3.3/5 | LGA24 | -40 ~ 115°C | 4×4×0.9mm | 已量产 |
|
TVOERA204N |
|
反射式绝对值 | 绝对码道：16位M序列 | 增量码道：栅距204.8μm | ≥44.6 mm | ≤6.71m | 5 | LGA32 | -40 ~ 125°C | 5×5×0.9mm | 可送样 |
|
TVOERA102N |
/
|
反射式绝对值 | 绝对码道：16位M序列 | 增量码道：栅距102.4μm | / | ≤6.71m | 3.3/5 | QFN32 | -40 ~ 105 ℃ | 6×6×0.9 mm | 可送样 |
|
TVOERH080N |
|
反射式增量 | 80μm | 任意尺寸 | 任意尺寸 | 3.3 /5 | LGA24 | -40 ~ 115°C | 5×5×0.9mm | 可送样 |
