可送样

此产品的原型/实验版本可用于评估，但尚未正式投入生产

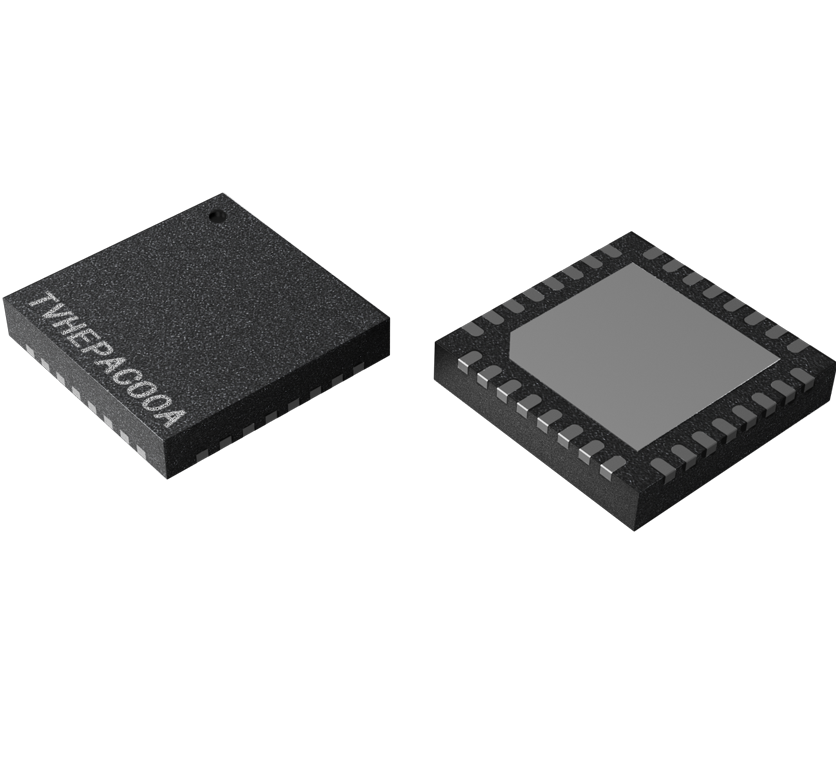

TVHEPAC00A 电感式编码器芯片

该芯片是一款无磁铁的电感编码器芯片，可用于汽车，工业，医疗和消费类应用中的高速绝对位置感应。利用涡流的物理原理来检测在线圈上方移动的金属靶标的位置，实现位置检测功能。支持两组三相或两相差分输入的接收器线圈，线圈通常以铜走线的形式印刷在印刷电路板(PCB)上。芯片通过解调和处理来自接受器线圈的感应电压，可输出6路三相或者4对差分正余弦信号。



规格书下载

样片申请

产品特性

  • SPI通讯

  • 2VPP信号输出

  • 工作电压：3.0 ~ 5.5 V

  • 工作温度：-40 ~ 125°C

  • 基于感应原理的位置感应

  • 具有成本效应，无需磁铁

  • 适用于恶劣环境和极端温度

  • 可同时支持两组三相或两相线圈

  • 旋转感应高达 360º 角度范围

  • 封装：QFN32 5 × 5 × 0.75 mm
